Robbanásveszélyes gázok és gőzök zónái
Példa 1: Tároló tartály - Zóna 0
A vegyi üzemekben gyakran dolgoznak robbanásveszélyes anyagokkal, oldószerekkel, gázokkal és egyéb gyúlékony anyagokkal. A Zóna 0 olyan területen fordul elő, ahol a robbanásveszélyes gázok, vagy gőzök folyamatosan, hosszú ideig vagy gyakran jelen vannak. Egy tipikus példa erre az oldószertartály belső, a folyadékfelszín feletti tere, ahol az oldószer és a levegő keveréke folyamatosan robbanásveszélyes légkört alkothat.
A megfelelő védelem érdekében az ilyen területeken ATEX tanúsítvánnyal rendelkező robbanásbiztos berendezések (1-es készülék kategória) beépítése szükséges, az ilyen típusú rendszerek zárt berendezések és gyakran inert gáz alkalmazásával túlnyomásos védelmet is alkalmaznak.
Példa 2: Szellőzőrendszerek - Zóna 1
A Zóna 1-be tartozó területek olyan helyek, ahol a robbanásveszélyes légkör normál működés közben időszakosan keletkezhet. Az egyik példát a szellőzőrendszerek adhatják, ahol gyúlékony gőzök vagy gázok időszakosan előfordulhatnak, amikor a védett rendszer karbantartása vagy egyéb munkafolyamatok során felszabadulnak.
Ilyen zónákban ATEX tanúsítvánnyal rendelkező berendezéseket (2-es készülék kategória) kell alkalmazni, például gázérzékelőket és robbanásbiztos világítást, illetve olyan Rb-s szellőzőrendszereket, amelyek a folyamatos légcserét biztosítják és mivel megfelelő ATEX-es védelemmel rendelkeznek, minimalizálják a gyújtási kockázatot is. Az alap- és a vészszellőzést biztosító ventilátorok, zártan és biztonságos módon működnek, azért hogy a gyúlékony anyagok lehetőleg ne is érintkezzenek a potenciális gyújtóforrásokkal.
Példa 3: Karimás kötések környezete - Zóna 2
A Zóna 2-be tartoznak az olyan területek, ahol a robbanásveszélyes légkör csak ritkán és rövid ideig fordulhat elő. A vegyi üzemekben például 2-es Zónát határozunk meg karimás kötések körül, ahol a gázok vagy oldószerek fordulhatnak elő. A Zóna 2-es területeken is csak tanúsított berendezések alkalmazhatók, amelyek csak nagyon kis valószínűséggel okozhatnak szikrákat vagy forró felületeket, ezek az eszközök a 3-as készülék kategóriába sorolhatók.
Robbanásveszélyes porok zónái

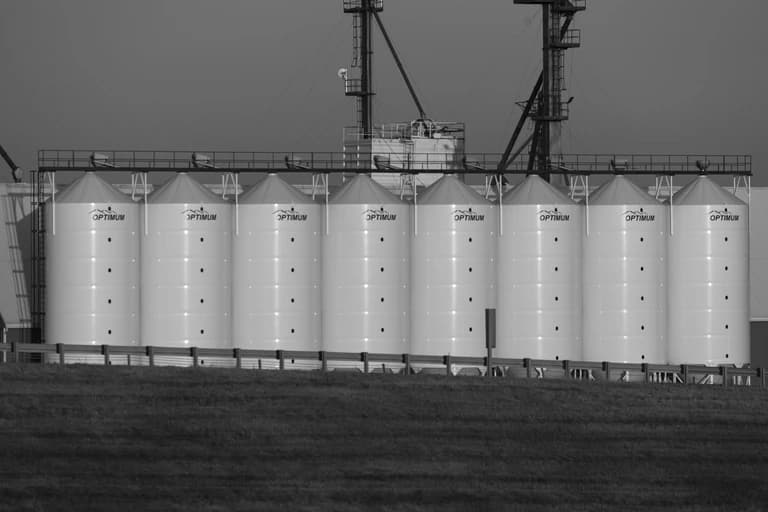

Példa 4: Gabonatároló - Zóna 20
A Zóna 20-as térben a robbanásveszélyes légkört képező porkoncentráció folyamatosan jelen van. Egy gabonatároló belső tere tipikus példa erre a zónára, hiszen az apró gabonatörmelékek és a finom, ezért igazán veszélyes por folyamatosan jelen lehet a tároló belső terében és ez folyamatos robbanásveszélyt jelent.
Az ilyen zónákba szánt berendezéseknek megfelelően zártnak (IP védelem) kell lenni és pl. túlnyomásos védelemmel kell rendelkezniük, hogy megakadályozzák a robbanásveszélyes por és az effektív gyújtóforrások közötti kölcsönhatást, azaz a gyújtást. A robbanásbiztos világítást, zárt rendszerű szellőzőt és gyújtóforrástól mentes gépeket alkalmazhatnak a folyamatosan robbanásveszélyes környezetekben.
Példa 5: Csomagolóüzem - Zóna 21
A Zóna 21 zónába olyan területek tartoznak, ahol a por veszélyes koncentrációja bár csak időszakosan, de normál működés közben is megjelenik. Egy csomagolóüzem, ahol például lisztet, cukrot vagy más szerves eredetű, finom porokat dolgoznak fel, tipikus Zóna 21-es példákat ad.
Ezeken a területeken a por időszakosan a levegőbe kerülhet, különösen a szállítószalagok környékén, ahol a termékek csomagolása történik. A porok koncentrációja nem állandó, de elérheti azt a szintet, ami robbanásveszélyes környezetet jelent. A robbanásbiztos szellőztető rendszerek, földelő rendszerek és villamos berendezések alkalmazása elengedhetetlen a biztonságos munkakörnyezet biztosításához.
Példa 6: Faipari üzem - Zóna 22
A Zóna 22 olyan terület, ahol a por veszélyes koncentrációja ritkán és rövid ideig fordulhat elő, de a megfelelő intézkedések szükségesek a robbanásveszély megelőzésére. A faipari üzemek, ahol a faapríték, fa-por vagy -forgács keletkezik, különösen vágási vagy csiszolási folyamatok során, tipikusak Zóna 22-es példaként.
A Zóna 22-es területeken a különböző gépeket és rendszereket úgy kell kialakítani, hogy azok ne generáljanak szikrákat vagy túlmelegedést, és a robbanásbiztos szellőztető rendszerek folyamatosan távolítsák el és szűrjék ki a veszélyes port a levegőből.
A zónabesorolás fontossága és gyakorlati alkalmazása
A robbanásveszélyes zónák megfelelő meghatározása és besorolása alapvető ahhoz, hogy a munkahelyek biztonságosak maradjanak, és elkerüljék a robbanásokat. A gyakorlatban minden iparág más-más biztonsági intézkedéseket igényelhet attól függően, hogy milyen típusú anyagokkal dolgoznak, és milyen gyakorisággal fordulnak elő robbanásveszélyes környezetek. Az ATEX zónák segítenek abban, hogy minden munkaterülethez a megfelelő védelmet rendelhessük, biztosítva ezzel a dolgozók és az ipari környezet biztonságát.
A zónák helyes besorolása és az alkalmazott berendezések védelmi rendszereinek megfelelő kiválasztása segít elkerülni a robbanásokat, és így minimalizálja a munkahelyi balesetek és a pénzügyi károk kockázatát. Az ATEX irányelvek betartása tehát nemcsak jogi és biztonsági előírás, hanem elengedhetetlen része a hatékony és biztonságos ipari működésnek.
